在系統中變頻電源的主要作用是：為串聯諧振成套試驗系統的諧振回路提供幅值、頻率可調節的電壓，滿足諧振回路的需要。

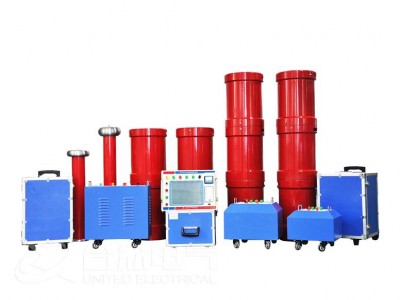

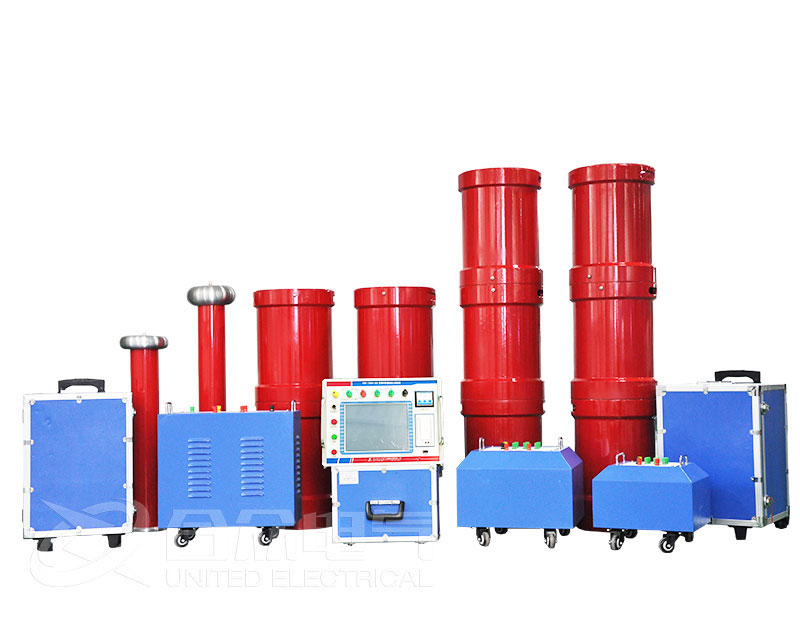

武漢市合眾電氣變頻串聯諧振耐壓試驗裝置變頻電源實現的主要保護：

IGBT保護：逆變器IGBT電流過大時，變頻電源自動停止輸出并提示IGBT保護。注：IGBT為大功率電子器件，類似開關。

過壓保護：當試品電壓超過設定的保護電壓時(在試品加壓前由試驗員設定)，變頻電源自動停止電壓輸出并提示過壓保護，試品因失去電源而降壓，防止試品因過壓而損壞。

過流保護：當變頻電源輸出電流超過保護電流時(保護電流在產品出廠前設定)，變頻電源自動停止輸出并提示過流保護，防止系統因過流而損壞。

放電保護：當試品出現閃絡或擊穿放電時，變頻電源迅速停止輸出并提示放電保護。

變頻串聯諧振耐壓試驗裝置變頻電源測量顯示部分：

對試品電壓有效值、試品電壓平均值、試品電壓峰值、試品電壓峰值/√2進行測量，通過液晶顯示器進行顯示。對輸入的線電壓進行測量，通過交流電壓表顯示。對變頻電源輸出電壓(即勵磁電壓)進行測量，通過非線性電壓表進行顯示。對變頻電源輸出電流(即勵磁電流，最大不超過保護電流)進行測量，通過電流表進行顯示。

變頻串聯諧振耐壓試驗裝置變頻電源使用注意事項：

變頻電源輸出不可接地、短接，輸出接地、短接將導致變頻電源致命損壞。

試驗時，變頻電源接地端子須可靠接地，以防試驗員意外觸電。

變頻電源在使用時應注意防水、防灰塵侵入，顯示屏應避免太陽直射。
