自容式充油電纜線路，實驗項目：

1、主絕緣直流耐壓試驗

2、外護套和接頭外護套的直流耐壓試驗

3、壓力箱供油特性、電纜油擊穿電壓和電纜油的tano

4、油壓示警系統信號指示及控制電纜線芯對地絕緣電阻

5、電纜及附件內的電纜油擊穿電壓、tan6及油中溶解氣體

6、護層保護器的絕緣電阻或直流伏安特性

7、接地箱保、護箱連接接觸電阻和連接位置的檢查

8、紅外檢測

交叉互聯系統，實驗項目：

1、電纜外護套、絕緣接頭外護套與絕緣夾板的直流耐壓試驗;

2、護層過電壓保護器的絕緣電阻或直流伏安特性;

3、互聯箱閘刀(或連接片)接觸電阻和連接位置的檢查;

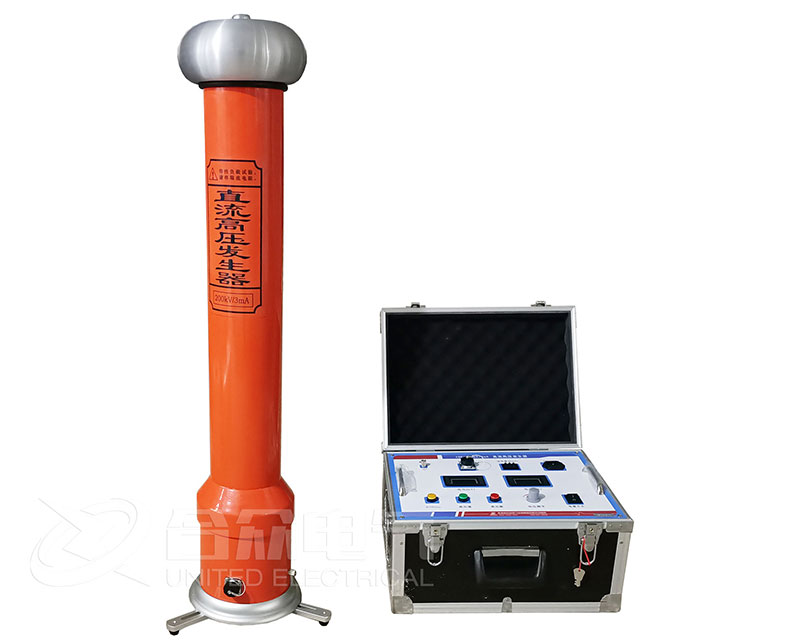

電纜直流耐壓試驗，武漢市合眾電氣直流高壓發生器

采用直流耐壓試驗的原因：電力電纜具有很大的電容，現場采用大容量試驗電源不現實，所以改為直流耐壓試驗以顯著減小試驗電源的容量。

直流與交流耐壓試驗之間的差別

1)直流試驗帶來的剩余破壞比交流試驗小(如交流試驗因局部放電、極化等所引起的損耗比直流大)。

2)直流試驗沒有交流真實、嚴格。串聯介質在交流試驗中場強分布與其介電常數成反比;直流試驗中場強分布與其電導率成反比。

3)電纜絕緣的直流耐電強度比交流耐電強度高，所以直流試驗電壓比交流試驗電壓高;直流耐壓試驗時間一般選為5~10min。
