產品簡介
XF200A超聲波風速風向儀是一款利用超聲波在空氣中的傳播時間差來測量風速及風向的測量儀器。與傳統的機械式風速風向儀相比，具有磨損小、使用壽命長、相應速度快等特點?？蓮V泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場等領域。不需維護和現場校準。
產品特點
小型化 支持485協議
低功耗 模塊化，無移動部件
方便安裝 支持多種氣象、環境參數同時監測
應用領域
· 氣象監測 · 微型環境監測 · 網格化環境監測 · 農業氣象監測
· 交通氣象監測 · 光伏環境監測 · 風力發電氣象監測
產品技術參數
監測參數
測量范圍
精度
分辨率
風速
0-60m/s
±（0.3+0.03V）M/S；V≤30M/S
±（0.3+0.05V）M/S;V≥30M/S v為風洞內的標準風速值
0.01m/s
風向
0-359.9°
±3°（風速=10m/s時）
0.1°
工作溫度
-40℃—80℃
輸出信號
RS485通訊，Modbus協議
供電
DC12-24V
防護等級
IP65
固定方式
套筒式（可選配轉接件）
固定支架
可選配1.5米、1.8米支架
標配
10米線纜、指南針、安裝配件

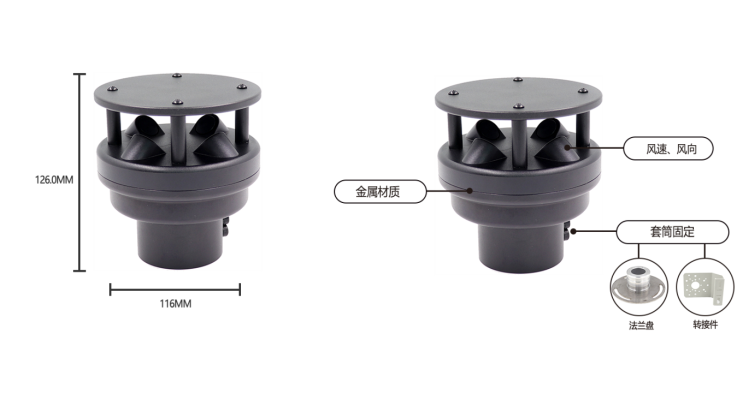

產品尺寸

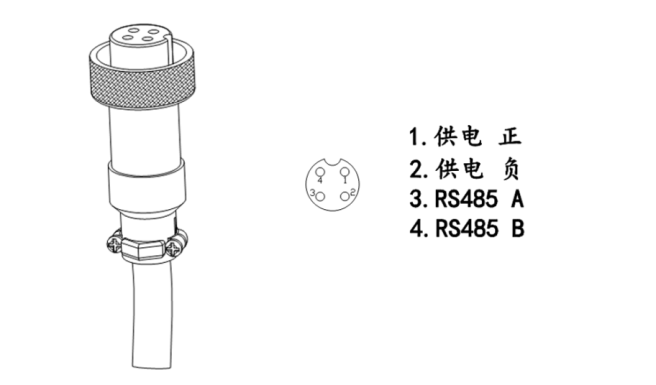

設備電氣接口
配件
1.電纜：
材質：高柔性雙絞屏蔽拖鏈
尺寸：4*0.2

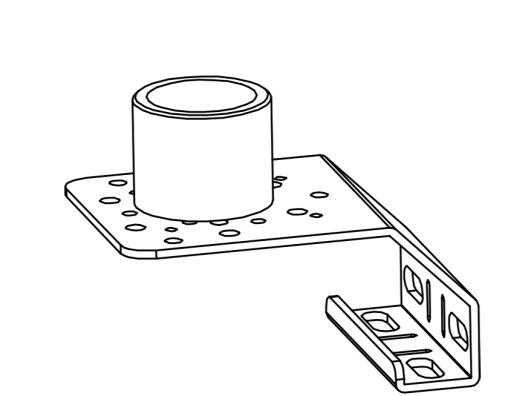

折彎板（可選配件）：材質：鋁合金

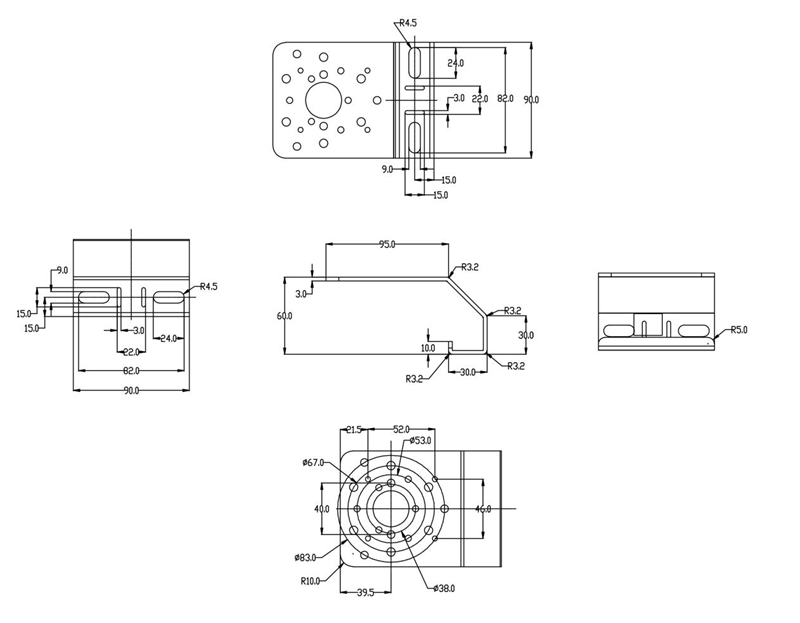

折彎板尺寸

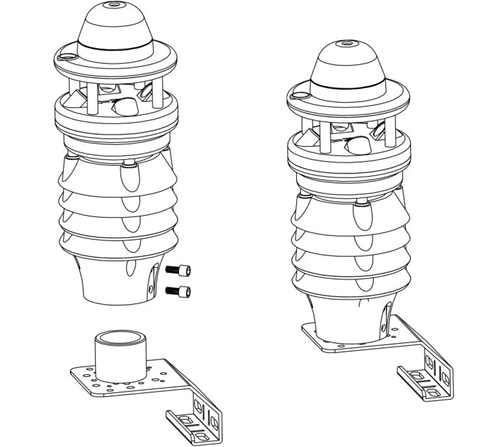

安裝方式
MODBUS RTU通訊協議
波特率：9600
數據位：8
停止位：1
校驗位：無
1.1 CRC說明：
以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。
以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）
1.2 返回錯誤碼規定：
傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出200ms后收不到返回數據時認為發出指令失敗，可重新發送指令。
1.3 標準MODBUS 寄存器說明
特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。
用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求，支持最小問詢周期為1S/次。
輸入寄存器：用功能碼 03 讀
地址
操作
內容
備注
0x0001
只讀
噪聲,放大10倍的16進制數如0x01193表示403/10=40.3dB
0x0002
只讀
硫化氫/TVOC，16進制數
0x0003
只讀
SO2濃度，16進制數，如0x0172表示SO2濃度為370ppb
0x0004
只讀
NO2濃度，16進制數，如0x0036表示NO2濃度為54ppb
0x0005
只讀
CO濃度，16進制數，如0x0A00表示CO濃度為2560ppb
0x0006
只讀
O3濃度，16進制數，如0x0123表示O3濃度為291ppb
0x0007
只讀
PM2.5濃度，16進制數，如0x0172表示PM2.5濃度為370ug/m3
0x0008
只讀
PM10濃度，16進制數，如0x0193表示PM10濃度為403ug/m3
0x0009
只讀
空氣溫度，加40放大100倍的16進制數，如0x1B00表示6912/100-40=29.12℃
0x000A
只讀
空氣濕度，放大100倍的16進制數，如0x1603表示5635/100=56.35%
0x000B
只讀
大氣壓強，放大10倍的16進制數，如0x2784表示10116/10=1011.6hPa
0x000C
只讀
風速，放大100倍的16進制數，如0x0125表示293/100=2.93m/s
0x000D
只讀
風向，放大10倍的16進制數，如0x0C14表示3092/10=309.2°
北為0°
0x000E
只讀
10分鐘雨量，放大10倍的16進制數，如0x0016表示2.2mm
0x000F
只讀
輻射，16進制數，如0x0172表示輻射強度為為370W/㎡
0x0010
只讀
光照，放大100倍的16進制數，如0x0123表示光照強度為2.91Klux或2910lux
0x0011
只讀
紫外指數
0x0012
只讀
CO2，16進制數，如0x01F4表示CO2濃度為500ppm
0x0013
只讀
負氧離子，縮小10倍的16進制數，如0x01F4表示負氧離子個數為5000個
0x0014-
0x001f
只讀
保留
0x0020
只讀
電子羅盤，16進制數，如0x0036表示目前指向54°
北為0
0x0021
只讀
俯仰角1
定制
0x0022
只讀
俯仰角2
定制
0x0023
只讀
俯仰角3
定制
0x0024
只讀
經度-1
定制
0x0025
只讀
經度-2
定制
0x0026
只讀
緯度-1
定制
0x0027
只讀
緯度-2
定制
0x0028
只讀
海拔
定制
1.4通訊示例
下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：
1、讀取多個輸入寄存器（5個實時數據）命令
發送：FF 03 00 09 00 05 40 15
FF
03
00 09
00 05
40 15
系統地址
功能碼
寄存器地址
寄存器數量
軟件自動產生的CRC16校驗位
回答：FF 03 0A 1A 57 0C 5F 27 83 00 11 0C 14 30 1C
FF
03
0A
1A 57 0C 5F 27 83 00 11 0C 14
30 1C
系統地址
功能碼
數據段字節數量
數據段數據
CRC16校驗位
解析數據：
0x1A57= 0x1A * 256 + 0x57= 6743
溫度 = 6743/100-40=27.43℃
0x0C5F= 0x0C * 256 + 0x5F= 3167
濕度=3167/100=31.67%RH
0x2783= 0x27 * 256 + 0x83= 10115
氣壓=10115/10=1011.5hPa
0x0011=17
風速=17/100=0.17m/s
0x0C14=0x0C * 256 + 0x14= 3092
風向=3092/10=309.2°
2、讀取單個輸入寄存器命令
發送：FF 03 00 01 00 01 C0 14
FF
03
00 01
00 01
C0 14
系統地址
功能碼
寄存器地址
寄存器數量
軟件自動產生的CRC16校驗位
回答：FF 03 02 02 1C 91 39
FF
03
02
02 1C
91 39
系統地址
功能碼
數據段字節數量
數據段數據
CRC16校驗位
解析數據：
0x021C= 0x02 * 256 + 0x1C= 540
噪聲 = 540/10=54.0dB
3、讀取地址寄存器命令
發送：00 03 00 00 00 01 85 DB
00
03
00 00
00 01
85 DB
功能碼
寄存器地址
寄存器數量
軟件自動產生的CRC16校驗位
回答：00 03 02 00 01 44 44
00
03
02
00 01
44 44
功能碼
數據段的字節數量
數據段數據
CRC16校驗位
數據段數據為0x0001 =01 表示系統地址為01
4、修改內部寄存器（系統地址）命令（把地址改為0x33）
發送：00 06 00 00 00 33 C8 0E
00
06
00 00
00 33
C8 0E
功能碼
寄存器地址
新地址
CRC16校驗位
回答：00 06 00 00 00 33 C8 0E （表示修改成功））
00
06
00 00
00 33
C8 0E
功能碼
起始地址
新地址
CRC16校驗位
5、設置雨量累計時間
發送：00 06 01 07 00 0A B8 21
00
06
01 07
00 0A
B8 21
功能碼
寄存器地址
累計時間（10分鐘）
CRC16校驗位
回答：00 06 01 07 00 0A B8 21 （表示修改成功）
00
06
01 07
00 0A
B8 21
功能碼
起始地址
累計時間（10分鐘）
CRC16校驗位
注：設備出廠默認為連續累計不清0模式。
將雨量累計時間設置為0時，設備不自動清零降雨量，一直累計，可通過斷電重啟或重新設置雨量累計時間的方式將降雨量清零（可定時下發00 06 01 07 00 00 38 26指令清0）
6、設置磁偏角修正（僅針對選配電子羅盤時）
發送：00 06 01 06 00 05 A9 E5
00
06
01 06
00 05
A9 E5
站號
功能碼
寄存器地址
修正角
CRC16校驗位
回答：00 06 01 06 00 05 A9 E5 （表示修改成功）
00
06
01 06
00 05
A9 E5
站號
功能碼
寄存器地址
修正角
CRC16校驗位
修正角含義
高八位表示修正方向，0x00代表正修正，0x01為負修正
低八位為需要修正的角度
例 0x00 05 表示需要在輸出值上增加5度
0x01 03 表示需要在輸出值上減少3度
7、讀取經緯度信息
發送AT+GPS#
回復
GPS:36.12345,N;114.12345,E;2019-01-01,D;10:20:00,T;0040.2,H#
補充協議：(默認設備地址為FF)
主動上報周期 （寄存器地址0x01 0A） 單位為min，0代表不上報
00 06 01 0A 00 0A 29 E2 (設置主動上報周期為10分鐘)
主動上報長度 （寄存器地址0x01 0B ）
00 06 01 0B 09 05 3E 76(主動上報寄存器地址09-0D)
波特率 （寄存器地址 0x0102）
00-06分別代表2400、4800、9600、19200、38400、57600、115200
00 06 01 02 00 02 A9 E6（設置波特率為9600，非專業人士請勿自行更改）
1.5 其他
可根據用戶需求定制協議，具體需要可咨詢相關銷售。
