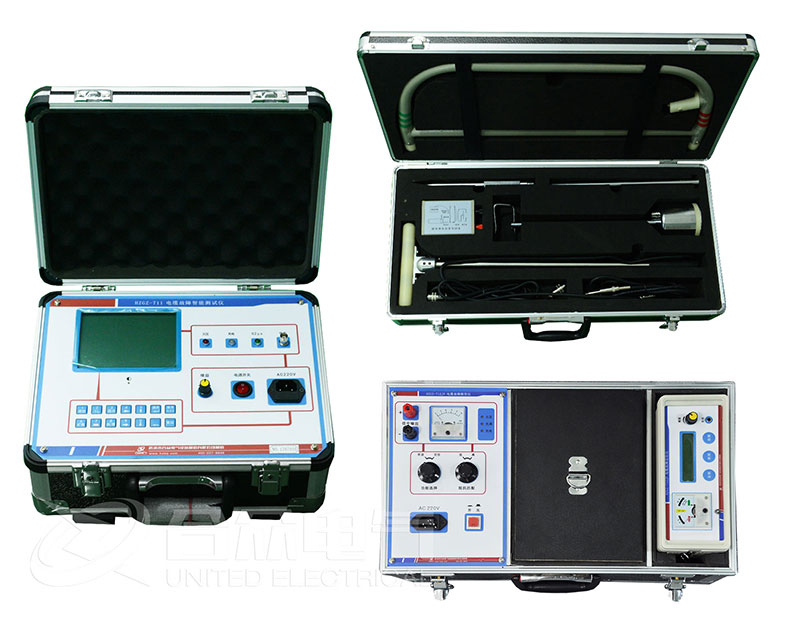

電纜故障測試儀的工作原理從理論上講它采用傳輸線理論，當介質不連續時入射波會在介質變化處產生反射的原理，將故障電纜對高頻信號等效為一介質不連續的傳輸線，加高頻脈沖到傳輸線上，在介質變化處(故障點)，必然會產生反射波。電纜故障測試儀充分采用現代計算機技術，精確測量發射脈沖到反射脈沖的時延，并據S=1/2vt自動計算出距離S，穩定的顯示給儀器使用者，達到尋找電纜故障點的目的。

由于電纜故障多種多樣，故儀器具有脈沖法、高壓脈沖法(閃絡法)、直閃法三種測試方法：低壓脈沖由主機產生，高壓脈沖需由我公司生產的數字式遙控型一體化高壓脈沖發生器產生，也可以由數字式操作箱，輕型PT、脈沖儲能電容、球隙產生(可據需要選購)。

電纜故障測試儀核查路徑原理

根據實際工作中儀器應用來核查地埋電纜路徑及埋深的功能要求，電纜故障測試儀配套有大功率路徑信號發生器及具有查找路徑功能的聲磁同步數字式故障定點儀。核查路徑的原理是給待測電纜加上大功率路徑信號，在待核查處用定點儀之路徑功能，據電磁感應原理確定地下待測電纜的路徑，具體操作及判斷方法見7節儀器的使用。

電纜故障測試儀精確定位原理

由于各種電纜的電波傳輸速度具有一定的離散性，加之線路施工后一般經過較長時間，周圍參照物變化，人員更替，尤其是線路較長時，地面丈量難以準確，因此一般必須要精確定點，準確找到故障點，才能算查找成功，這樣電纜故障測試儀配套有一體化聲磁同步故障定點儀，可以顯示探頭所處位置與故障點的準確距離及聲磁信號強度，直觀準確，當然也可以輔助聽測。
