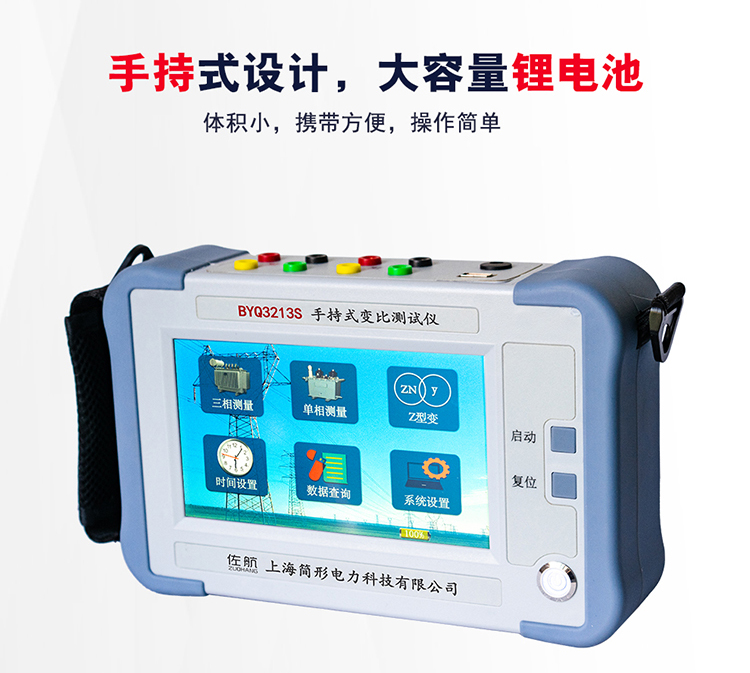

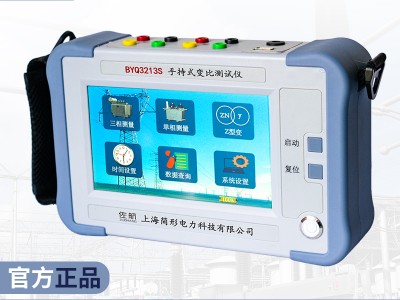

儀器簡介

在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前及根據國家電力部的預防性試驗規程，要求對運行的變壓器進行匝數比或電壓比測試，可以檢查變壓器匝數比的正確性、分接開關的狀況、變壓器是否匝間短路、變壓器是否可以并列運行。傳統的變比電橋讀數不直觀，要進行換算，只能逐相進行測量。佐航BYQ3213S手持變壓器變比測試儀克服了傳統變比電橋測試的缺點，操作簡便直觀，采用三相精密逆變電源，測試快，準確度高。

功能特點

1、   儀器內部采用三相精密逆變電源，而非采用單相的市電電源作為測量電壓，消除了測量時候市電電壓的諧波影響，測量更準確。工作電源為發電機時，無任何影響。

2、   采用三相輸出電壓，提高測試速度，可以測量相間夾角，自動識別變壓器接線組別0-11。

3、   適用變壓器種類廣，特別適用于Z型變、整流變、接地變、電爐變、移相變等變壓器的測量，測量參數全。

4、   采用自制精密三相逆變電源，具有高低壓反接保護，變壓器匝間短路保護，分接開關分合不到位保護，輸出全短路保護，增加儀器穩定性。

5、   輸入額定參數后，可自動測量變壓器變比值、誤差值和分接開關分接位，尤其對于分接不對稱的分接開關，也可準確的測量出變壓器分接開關的準確位置，最多可測量99個分接點位的分接開關。

6、   七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切換

7、   儀器可外接打印機打印測量數據，便于無紙化辦公。(選配)

8、   采用耐寒耐溫，密封防水，防摔防震多功能工程塑料箱，便于野外試驗。

技術參數

變比測試
量程	0.9～10000
技術指標
準確度	±0.1%+2字( 0.9-500 )
	±0.2%+2字( 501-2000 )
	±0.5%+2字( 2001-10000 )
角度精度	±0.2°
輸出電壓	根據負載自動調節
分辨率	最小0.0001
	角度 -- 0.01°
使用條件及外形
工作電源	電池供電
環境溫度	0-10℃-40℃	相對濕度	≤85%，不結露
主機尺寸	252*160*65（mm）	外箱尺寸	425*335*210（mm）
主機重量	2KG	外箱(含主機)	8KG
