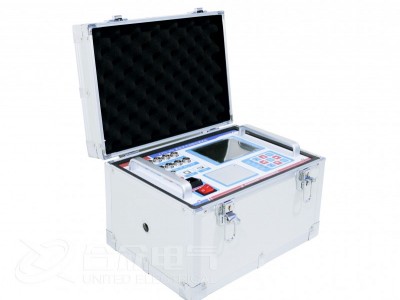

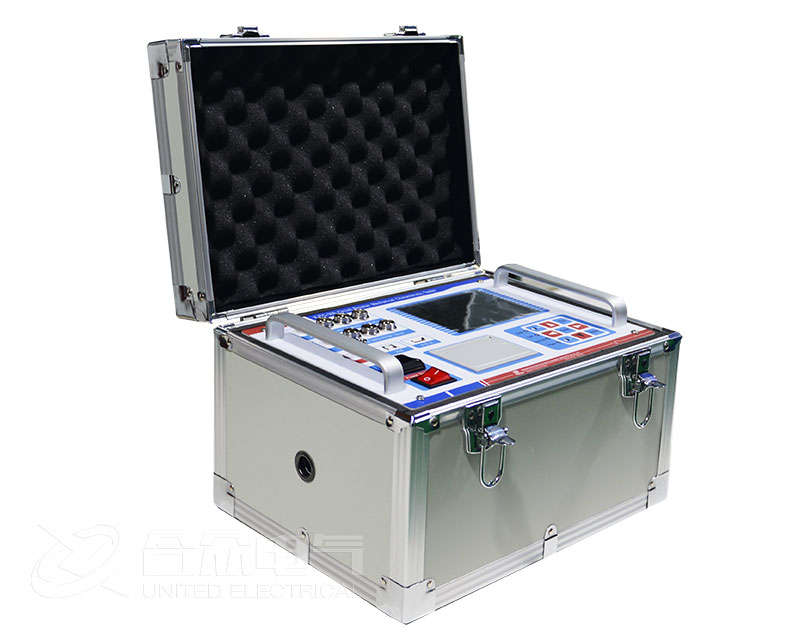

高壓開關動特性測試儀少油開關速度傳感器的安裝及使用

本速度傳感器適用于10~220KV電壓等級的少油高壓開關。

該傳感器由固定板、光柵尺(自帶支撐桿)、尺座、導向套、光電頭、傳動桿等部分構成，安裝及測量方法如下：

1)通過螺桿將光柵尺固定在固定板上，調整支撐桿長度，使光柵尺繃緊。2)將光電頭導線朝上方，套在光柵尺上。

3)打開滅弧室上蓋，將傳動桿插入滅弧室油孔 兒，旋在動觸頭螺孔兒上固定緊。武漢市合眾電氣高壓開關動特性測試儀。

4)將已裝好光柵尺的固定板的導向套插入傳動桿，并將固定板固定在油開關蓋的法蘭盤上。

5)將光電頭插在傳動桿上端，調整好起點位置，用鑼釘將光電頭可靠的固定在傳動桿上，使其能通過傳動桿隨動觸頭在光柵尺上下滑動。

本傳感器配有500mm傳動桿和M10、M8、M6變通接頭，在對不同型號不同電壓等級的少油開關進行帶油檢測時，請用戶根據實際尺寸制作傳動桿和接頭。

高壓開關動特性測試儀SF6開關速度傳感器的安裝及使用

本傳感器適用于35~500KV電壓等級的SF6高壓開關。該傳感器由光柵尺、光電頭、固定板、提升桿夾具、傳動臂及其它配件組成，安裝及測量方法如下：

線速度的測量

1)拆下提升桿的玻璃窗，將固定板固定在玻璃窗相應揮孔心，并將光電頭固定在固定權下方。

2)將提升桿夾具裝在提升桿相應的位置，將傳動臂裝在提升桿夾具上，再將光柵尺插入光電頭的滑槽中并與傳動臂連接。

3)調整各緊固件和連接件的安裝位置，使光柵尺能在開關開合時，在光電頭的滑槽中自如的上下滑動。

高壓開關動特性測試儀真空開關速度傳感器的安裝使用

本傳感器由金屬頂針、絕緣板、兩根固定板及固定螺桿組成，其安裝及測量方法為：

1)依次拆下真空開關導向板固定鑼釘，并依次裝在固定板連接螺栓、用螺桿將固定板緊固。

2)將固定板裝在連接螺栓的相應位置，并使其與導向板保持平行，將超程接觸器固定在固定板上方。

3)安裝傳感器時，具體接線，使開關處于分閘位置，調接頂針螺桿，讓頂針螺桿尖端頂住真空開關的動觸頭尾端，使之接觸良好并保證當開關合閘時頂針不隨觸頭移動。首先在屏蔽上選擇不帶采樣尺一欄，接好后即可按原理圖測試，當屏蔽上出現8mm這一屏?xí)r，按↑鍵可輸入觸頭間距，一般情況，分閘開距的輸入值與合閘開距的輸入值相同。
